マフラー製作

さて今回の依頼はマフラーの加工(というか製作?

依頼主が、「マフラー変えてエキマニ変えたらトルクダウンした」というので詳細を聞くと、
どうもマフラーにあるみたいなので、加工を引き受けました。

と、いうわけで届いたマフラー。うん、一般的な砲弾型ですね。

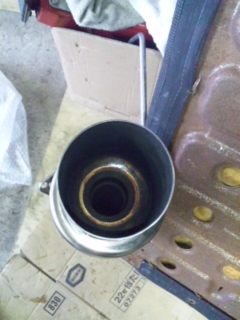

出口付近。

駄菓子菓子っ!BEATに砲弾形って実はノーマルのE/gだと管長の関係もあって、抜けすぎで排圧が掛からず、
トルクダウンしてしまい、よく言われる「音だけ走って車が前に進んでない。」という状況になってしまうのです。

自分の持論だと十分な排圧を得るのに管径Φ42.7で管長2mは欲しいですね。

で、加工開始。

現状の材料で色々やった結果、

「お金貰うのに十分なクォリティが確保出来ないので、自分の手持ちのエキパイを更に加工し、新しいマフラーを作るっ!」

てな極論に達しました。(泣)

いやね、材料不足で単純にテーパーパイプが無く、排圧を確保する為のチャンバー形状を造ることができなかったのですよ。

なので、自分の使ってたエキパイは排圧を確保する加工をしてあったので、それを元にもう少し加工を施しました。

出来上がった材料達。

アルミサイレンサーの入り口は約Φ34くらい。

メインパイプのΦ50→Φ34にするのでこれでも十分な排圧を確保出来るとは思うのですが、依頼主のエキマニは触媒レス仕様の為、もう少し絞りを入れたいところ。

なので、メインとサイレンサーの継ぎ目に写真のようなファンネル形状のテーパーパイプを入れて、さらに排圧を掛け、それでいて排気の流れは乱されないようにする方向に。
(空気の流れは外壁に沿うように流れるので、隔壁で狭くすると排気の流れが乱れて抜けが必要以上に悪くなる。)

テーパーの細い方はΦ22くらい。(このあとΦ25まで拡大しましたが)

サレンサーにセットするとこんな感じ。

仮組み状態。

知っている方は気付くでしょうが、コレ、前に使っていた細身の砲弾型マフラーのリメイクVer!

自分のBEATは触媒があるので、メインΦ50→サイレンサー入り口Φ34でも十分なトルクは出るのですが、触媒レスエキマニに対応させる為の加工を施しました。

あとは、いつもの溶接屋に持ち込んで溶接をしてもらい、自分の車両に組み込み実走行テスト!
結果がよければ出荷です。
